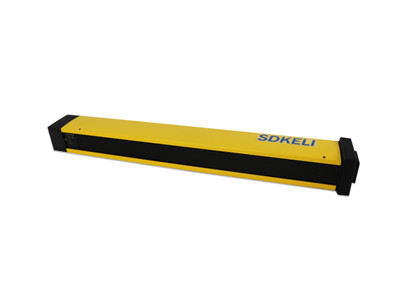

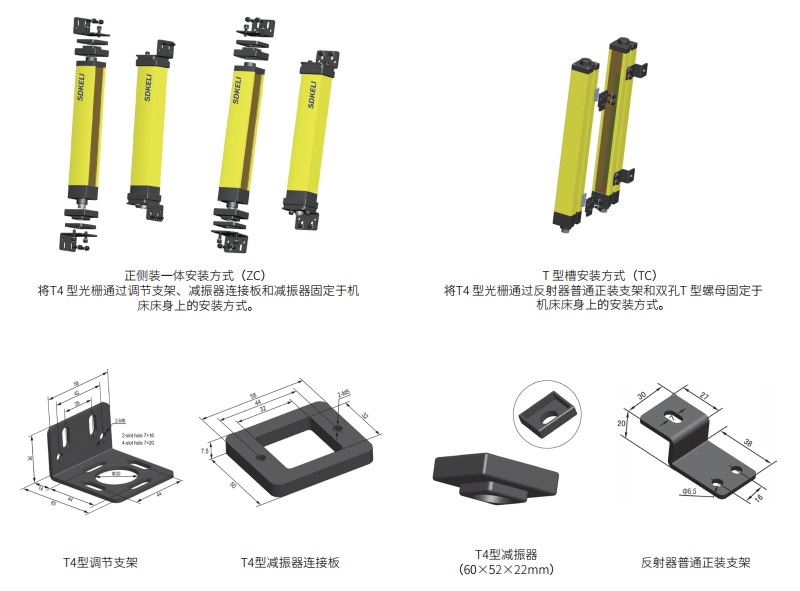

T4型安全光柵

產品介紹：國內首款通過TUV認證的安全4級光柵產品，將控制器功能集成到傳感器內部，是專為經過風險評估不需要配備控制器并需要有電平信號控制的設備（如：采用PLC、計算機控制的設備）提供的安全光柵，可輸出兩路安全的PNP信號。

分享到：

產品特點

1、雙獨立OSSD輸出
2、外部繼電器觸點監控（EDM）功能
3、提供雙路PNP信號輸出，安全性能更高
4、檢測精度高，可達14mm，適用于保護手指
5、保護長度大，可達6m
6、減振性能好，適用于高速沖、大小噸位壓力機，使用壽命長
7、輸出過載保護和短路保護
8、紅外光通訊和專用光學系統
9、抗光干擾和電磁干擾能力強，工作更穩定

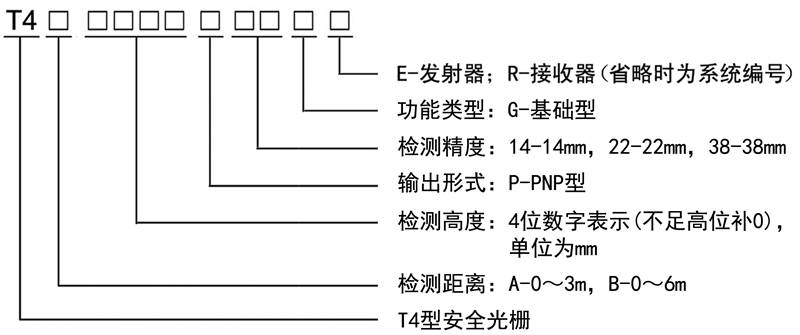

規格型號

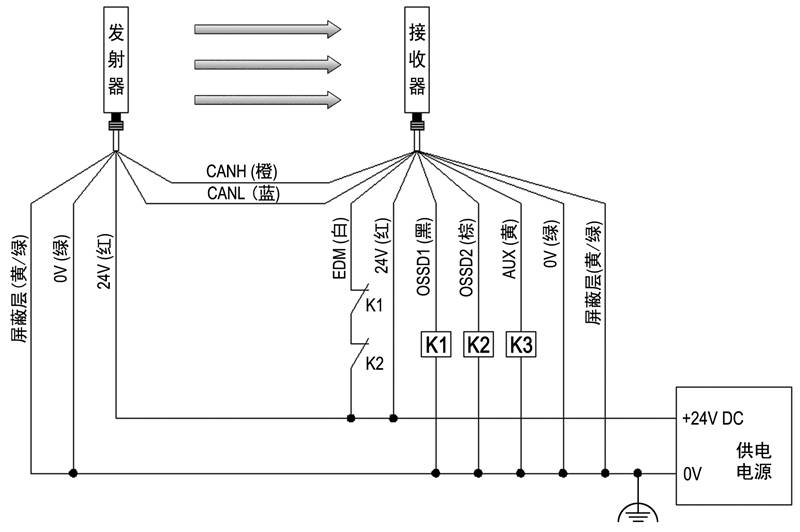

典型接線圖

光學特性
安全等級	Type4(IEC 61496-1/-2)
執行標準	2004/108/EC(EMC指令) 2006/42/EC(機械安全指令) EN/IEC 61496-1/-2 Type 4 ESPE EN/IEC 61326-1 ISO13855
檢測光源	紅外LED（中心波長850nm）
保護高度	184~952mm
EAA	滿足IEC61496-2要求，檢測距離在3m以上時，EAA<2.5℃
檢測精度	14mm	22mm	38mm
保護長度	A型：0~3m		B型：0~6m
環境特性
環境溫度	工作	-10℃~55℃(無結霜及凝霧)
環境溫度	存儲	-40℃~70℃
環境濕度	工作	35％RH~85％RH
環境濕度	存儲	35％RH~95％RH
抗光干擾	白熾光源	3000Lux
	熒光光源	3000Lux
	太陽光源	10000Lux
抗振動	頻率10Hz~55Hz;振幅：0.35±0.05mm;掃描次數：三軸，每軸20次
抗沖擊	加速度10g;脈沖持續時間：16ms;碰撞次數：三軸，每軸1000±10次
防護等級	IP65
外形尺寸	53×45×Jmm(J為發光器/受光器長度)
電氣特性
電源電壓	DC24V±10％（紋波±5％）
消耗電流	發光器	≤200mA
消耗電流	受光器	≤200mA
響應時間	14~65ms
安全輸出（OSSD）	PNP晶體管輸出×2, ON狀態時，負載電流≤200mA,輸出電壓≥Vcc-3V, OFF狀態時，漏電流≤1mA,殘留電壓≤1V（排除導線延長的影響）容性負載：≤47000pF 感性負載：4Hz時2H，頻率降低時可以增加
輔助輸出（AUX）	非安全輸出，一路PNP輸出，與OSSD反相，遮光狀態輸出電流≤200mA,電壓≥Vcc-3v,通過狀態輸出電流＜2mA,電壓＜2V
外部設備監控（EDM）	外接繼電器或接觸器負載時，監控負載常閉觸點的狀態, ON狀態輸入電壓：9V~24V OFF狀態輸入電壓：0~7V或開路

檢測精度14			檢測精度22			檢測精度38
光束數	規格型號	保護高度	光束數	規格型號	保護高度	光束數	規格型號	保護高度
24	T4□0184P14G	184	12	T4□0176P22G	176	6	T4□0160P38G	160
32	T4□0248P14G	248	16	T4□0240P22G	240	8	T4□0224P38G	224
40	T4□0312P14G	312	20	T4□0304P22G	304	10	T4□0288P38G	288
48	T4□0376P14G	376	24	T4□0368P22G	368	12	T4□0352P38G	352
56	T4□0440P14G	440	28	T4□0432P22G	432	14	T4□0416P38G	416
64	T4□0504P14G	504	32	T4□0496P22G	496	16	T4□0480P38G	480
72	T4□0568P14G	568	36	T4□0560P22G	560	18	T4□0544P38G	544
80	T4□0632P14G	632	40	T4□0624P22G	624	20	T4□0608P38G	608
88	T4□0696P14G	696	44	T4□0688P22G	688	22	T4□0672P38G	672
96	T4□0760P14G	760	48	T4□0752P22G	752	24	T4□0736P38G	736
104	T4□0824P14G	824	52	T4□0824P22G	816	26	T4□0800P38G	800
112	T4□0888P14G	888	56	T4□0880P22G	880	28	T4□0864P38G	864
120	T4□0952P14G	952	60	T4□0944P22G	944	30	T4□0928P38G	928
注：“□”表示光柵保護距離；A系列保護距離為0～3mB系列保護距離為0～6m。

檢測精度14			檢測精度22			檢測精度38
光束數	H	J	光束數	H	J	光束數	H	J
24	184	300	12	176	300	6	160	300
32	248	364	16	240	364	8	224	364
40	312	428	20	304	428	10	288	428
48	376	492	24	368	492	12	352	492
56	440	556	28	432	556	14	416	556
64	504	620	32	496	620	16	480	620
72	568	684	36	560	684	18	544	684
80	632	748	40	624	748	20	608	748
88	696	812	44	688	812	22	672	812
96	760	876	48	752	876	24	736	876
104	824	940	52	816	940	26	800	940
112	888	1004	56	880	1004	28	864	1004
120	952	1068	60	944	1068	30	928	1068
注：H表示保護高度，J表示發射器、接收器長度（單位：mm）。
