產品特點
1、TÜV 的安全認證，安全等級達到 Type 4 Cat. 4 PL e2、盲區小，節省安裝空間
3、 IP65/IP67 防護等級，高防護能力
4、通光面防撞設計，型材壁厚 3mm，強力抗沖擊碰撞
5、 指示信息豐富，分路指示顯示每光束狀態，具備接線自檢功能
6、內外減振設計，良好的抗振性能

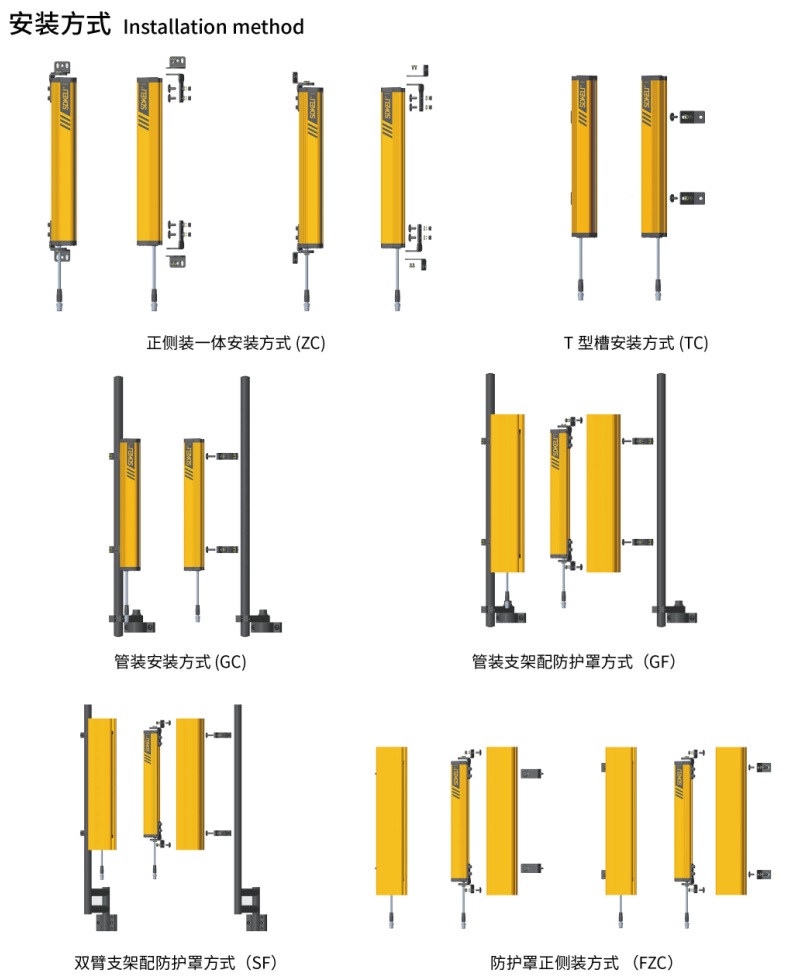

7、 高強度支架，多種安裝方式
8、“安全”看的見，強力的 MTTFD、MTTF數據支撐
產品組成

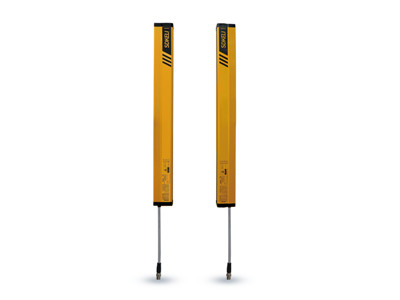

CT4 型安全光柵由發射器、接收器、傳輸線、支架、安裝附件等組成

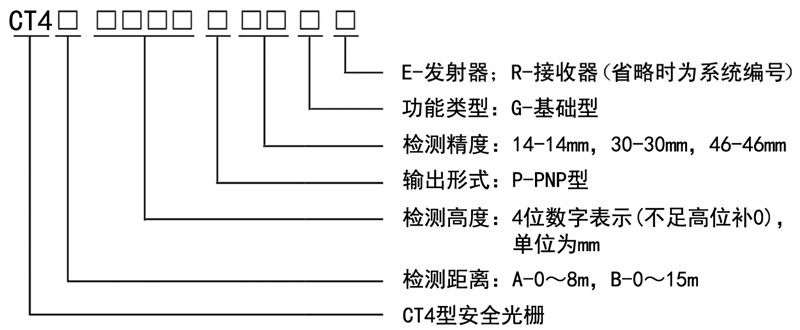

規格型號
 |
|---|
典型接線圖
 |
|---|

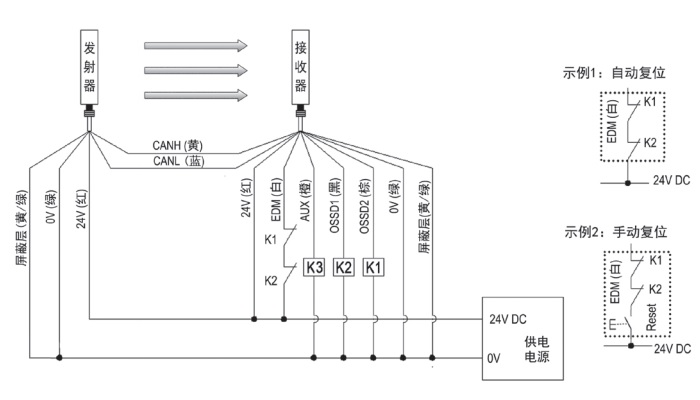

| 使用EDM功能接線圖 |
 |

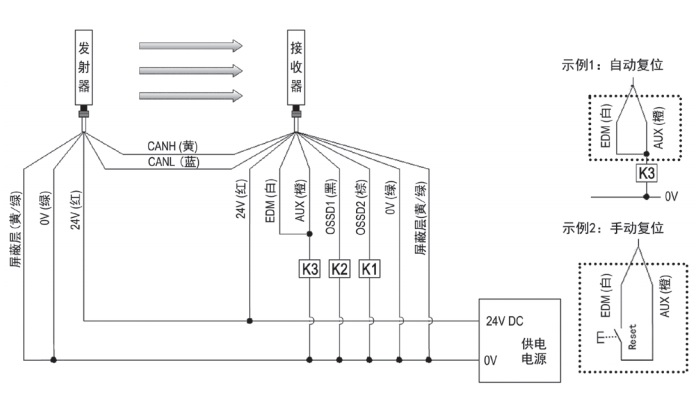

| 不使用EDM功能接線圖 |
| 備注：K1、K2：控制機器危險部件的繼電器或其他設備；K3：負載或PLC（用于監測）。不使用K3時，光柵也可以正常工作 |
| 技術參數 | |||
|---|---|---|---|
| 執行標準 |
2014/30/EU（EMC指令） 2006/42/EC（機械安全指令） EN/IEC 61496-1(Type 4 ESPE) EN/IEC 61496-2(Type 4 AOPD) EN ISO 13849-1/-2 (Category4、PLe) EN/IEC 61326-1 ISO 13855 |
||
| 安全類別 | |||
| 安全等級 | Type4 cat.4 Ple | ||
| DCavg | 99% | ||
| CCF | 100 | ||
| 光學特性 | |||
| 檢測光源 | 紅外LED（中心波長850nm） | ||
| 檢測精度 | 14 mm | 30 mm | 46 mm |
| 檢測距離 | A型:0-8m | B型：0-15m | |
| 檢測高度 | 232 mm～1672 mm（見CT4安全光柵規格型號參數一覽表） | ||
| 有效孔徑角(EAA) | 滿足IEC61496-2要求，檢測距離在3m以上時，EAA＜2.5° | ||
| 光源 | 紅外LED（波長850nm） | ||
| 環境特性 | |||
| 環境溫度 | 工作 | -10～55℃(無結霜及凝霧) | |
| 存儲 | -30～70℃ | ||
| 環境濕度 | 工作 | 35%～85%RH | |
| 存儲 | 35%～95%RH | ||
| 環境照度 | 白熾燈 | 最大3000 Lux | |
| 熒光燈 | 最大3000 Lux | ||
| 太陽光 | 最大10000 Lux | ||
| 防護等級 | IP65、IP67（IEC60529） | ||
| 抗振動能力 | 頻率10～55Hz，振幅0.35±0.05mm，X、Y及Z方向各20次 | ||
| 抗沖擊能力 | 加速度10g，脈沖持續時間16ms，X、Y及Z 方向各1000次 | ||

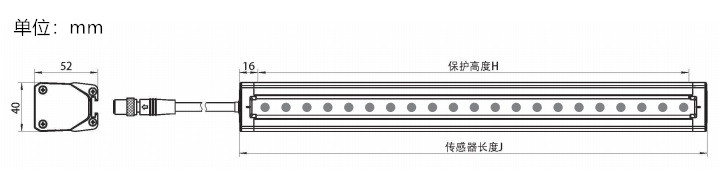

| 外形尺寸 | 52*40*Jmm(J為發光器和受光器長度) | ||
| 電氣特性 | |||
| 電源電壓 | DC 24 V±20% (紋波±5%) | ||
| 消耗電流 (無負載時) | 發射器 | ＜200 mA | |
| 接收器 | ＜200 mA | ||
| 響應時間 | 6 ms～79 ms | ||
| 安全輸出（OSSD） |
PNP晶體管輸出×2 ON狀態時，負載電流≤300mA，輸出電壓≥Vcc-2V OFF狀態時，漏電流≤1mA，殘留電壓≤1V（排除導線延長的影響） 容性負載：0.9uF 感性負載：4Hz時2H，頻率降低時可以增加 |
||
| 輔助輸出（AUX） | 非安全輸出，一路PNP輸出，與OSSD反相，遮光狀態輸出電流≤300mA，電壓≥Vcc-2V，通光狀態輸出電流＜2mA，電壓＜2V | ||
| 外部設備監控（EDM） |
外接繼電器或接觸器負載時，監控負載常閉觸點的狀態 OFF狀態輸入電壓：9V~24V ON狀態輸入電壓：0 ～ 7V或開路 |
||
| 手動復位 | 在EDM回路中，串入一組常開觸點，可實現手動復位功能 | ||
| 規格型號參數一覽表 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 檢測精度14mm | 規格型號 | 保護高度 | 光束數 | 響應時間 |
MTTFD (年) |
PFHD (1/h) |
MTTF(年) | 外形尺寸 |
| CT4□0232P14G | 232 | 30 | ＜14 | 282 | 8.67E-09 | 45 | 52×40×264 | |
| CT4□0352P14G | 352 | 45 | ＜19 | 231 | 1.08E-08 | 36 | 52×40×384 | |
| CT4□0472P14G | 472 | 60 | ＜24 | 195 | 1.19E-08 | 32 | 52×40×504 | |
| CT4□0592P14G | 592 | 75 | ＜30 | 169 | 1.50E-08 | 29 | 52×40×624 | |
| CT4□0712P14G | 712 | 90 | ＜35 | 149 | 1.61E-08 | 26 | 52×40×744 | |
| CT4□0832P14G | 832 | 105 | ＜41 | 133 | 1.87E-08 | 24 | 52×40×864 | |
| CT4□0952P14G | 952 | 120 | ＜46 | 120 | 2.03E-08 | 22 | 52×40×984 | |
| CT4□1072P14G | 1072 | 135 | ＜52 | 110 | 2.23E-08 | 21 | 52×40×1104 | |
| CT4□1192P14G | 1192 | 150 | ＜57 | 101 | 2.47E-08 | 19 | 52×40×1224 | |
| CT4□1312P14G | 1312 | 165 | ＜62 | 94 | 2.74E-07 | 18 | 52×40×1344 | |
| CT4□1432P14G | 1432 | 180 | ＜68 | 87 | 3.08E-08 | 17 | 52×40×1464 | |
| CT4□1552P14G | 1552 | 195 | ＜73 | 81 | 3.08E-08 | 16 | 52×40×1584 | |
| CT4□1672P14G | 1672 | 210 | ＜79 | 76 | 3.41E-08 | 15 | 52×40×1704 | |
| 檢測精度30mm | CT4□0232P30G | 232 | 11 | ＜7 | 394 | 5.94E-09 | 41 | 52×40×264 |
| CT4□0352P30G | 352 | 16 | ＜9 | 357 | 6.44E-09 | 39 | 52×40×384 | |
| CT4□0472P30G | 472 | 21 | ＜11 | 326 | 7.04E-09 | 37 | 52×40×504 | |
| CT4□0592P30G | 592 | 26 | ＜12 | 300 | 7.76E-09 | 36 | 52×40×624 | |
| CT4□0712P30G | 712 | 31 | ＜14 | 278 | 8.67E-09 | 34 | 52×40×744 | |
| CT4□0832P30G | 832 | 36 | ＜16 | 259 | 9.81E-09 | 33 | 52×40×864 | |
| CT4□0952P30G | 952 | 41 | ＜18 | 243 | 9.81E-09 | 31 | 52×40×984 | |
| CT4□1072P30G | 1072 | 46 | ＜20 | 228 | 1.08E-08 | 30 | 52×40×1104 | |
| CT4□1192P30G | 1192 | 51 | ＜21 | 215 | 1.08E-08 | 29 | 52×40×1224 | |
| CT4□1312P30G | 1312 | 56 | ＜23 | 203 | 1.19E-08 | 28 | 52×40×1344 | |
| CT4□1432P30G | 1432 | 61 | ＜25 | 193 | 1.19E-08 | 27 | 52×40×1464 | |
| CT4□1552P30G | 1552 | 66 | ＜27 | 184 | 1.33E-08 | 26 | 52×40×1584 | |
| CT4□1672P30G | 1672 | 71 | ＜29 | 175 | 1.50E-08 | 25 | 52×40×1704 | |
| 檢測精度46mm | CT4□0232P46G | 232 | 7 | ＜6 | 429 | 5.38E-09 | 43 | 52×40×264 |
| CT4□0352P46G | 352 | 10 | ＜7 | 402 | 5.94E-09 | 41 | 52×40×384 | |
| CT4□0472P46G | 472 | 13 | ＜8 | 378 | 6.44E-09 | 40 | 52×40×504 | |
| CT4□0592P46G | 592 | 16 | ＜9 | 357 | 6.44E-09 | 38 | 52×40×624 | |
| CT4□0712P46G | 712 | 19 | ＜10 | 338 | 7.04E-09 | 37 | 52×40×744 | |
| CT4□0832P46G | 832 | 22 | ＜11 | 321 | 7.04E-09 | 36 | 52×40×864 | |
| CT4□0952P46G | 952 | 25 | ＜12 | 305 | 7.76E-09 | 35 | 52×40×984 | |
| CT4□1072P46G | 1072 | 28 | ＜13 | 291 | 7.76E-09 | 34 | 52×40×1104 | |
| CT4□1192P46G | 1192 | 31 | ＜14 | 278 | 8.67E-09 | 33 | 52×40×1224 | |
| CT4□1312P46G | 1312 | 34 | ＜15 | 266 | 8.67E-09 | 32 | 52×40×1344 | |
| CT4□1432P46G | 1432 | 37 | ＜16 | 256 | 9.81E-09 | 31 | 52×40×1464 | |
| CT4□1552P46G | 1552 | 40 | ＜17 | 246 | 9.81E-09 | 30 | 52×40×1584 | |
| CT4□1672P46G | 1672 | 43 | ＜19 | 237 | 1.08E-08 | 29 | 52×40×1704 | |
 |
