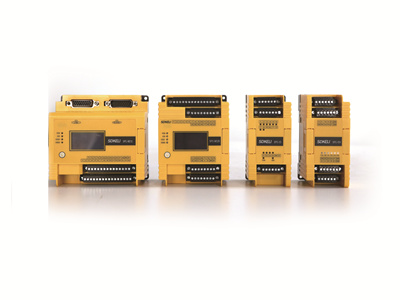

SPC系列安全控制器
產品介紹：可編程安全控制器（SPC）由上位機和下位機組成，上位機采用圖形化編程語言，針對不同應用場景提供專屬功能塊，配置方式簡單直觀，帶有自動診斷功能，協助用戶快速完成調試。下位機采用“主控模塊＋擴展模塊”架構，主控模塊自帶安全輸入、安全輸出和通信端口，可單獨運行，擴展模塊包括IO擴展和EN擴展，實現下位機接口和功能的擴展。配置后的下位機獨立工作，可針對多種應用場景提供安全解決方案。
分享到：產品特點
1、SGS權威認證，安全等級：SIL3、PLe、Cat．42、提供豐富的外部接口，可集成機械式開關、光電傳感器、編碼器（TTL、HTL、RS422、1VSS）、激光雷達、安全繼電器、電機接觸器等設備
3、強大的數據交互能力，支持CAN、RS485、以太網、Type C四種通信，采用標準化協議
4、1.54寸OLED顯示屏幕，隨時獲取系統狀態、接口信息、故障信息等
5、靈活的配置軟件，上手簡單方便，豐富的功能塊適應不同用戶需求，根據應用場景，編制專屬邏輯，簡化工程設計
6、AGV 運動解決方案，提供速度監控和雷達防區自動切換功能
7、鍛壓行業解決方案，安全的啟動和停止，靈活的人員檢測，縮短停機時間
8、Muting解決方案，兼具效率和安全，保證貨物的安全進出
9、結構體積小，垂直高度極限壓縮，適應限高的應用場景，比如臥式AGV
10、安裝方式靈活，支持導軌卡裝和螺釘安裝

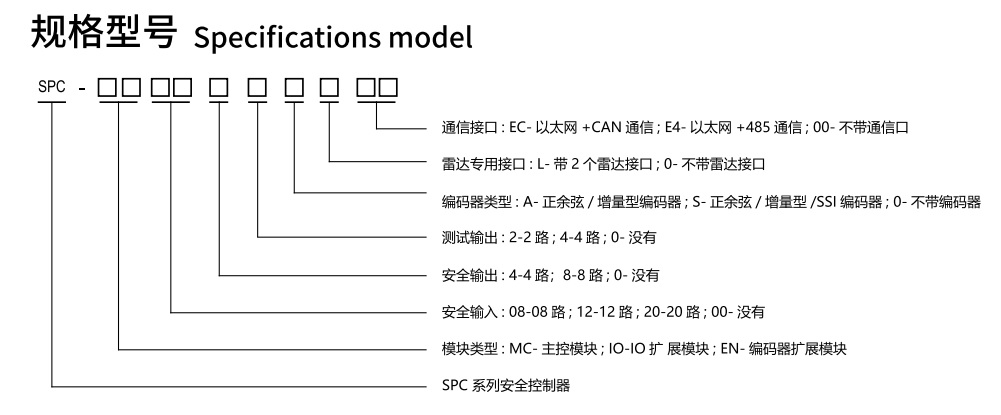

規格型號
| 模塊 | 規格型號 | 安全輸入 | 安全輸出 | 編碼器接口 | 雷達接口 | 通信接口 |
|---|---|---|---|---|---|---|
| 主控模塊 | SPC-MC1284ALEC | 12 | 8 | 4 | 2 | ETH+CAN |
| SPC-MC208400E4 | 20 | 8 | ETH+RS485 | |||
| 擴展模塊 | SPC-IO08420000 | 8 | 4 | |||
| SPC-EN0000S000 | 4 |
| 安全等級 | |
|---|---|
| 安全完整性等級 | SIL 3 (IEC 61508) |
| 安全性能等級 | PLe (ISO 13849-1) |
| 架構類別 | Cat.4 (ISO 13849-1) |
| PFHD | <10 ^(-7) |
| Tu（持續運行時間） | 20年（ISO 13849-1） |
| 電氣參數 | |
| 工作電壓（A1、A2） | DC24V (70%~125%) |
| 輸出電源（DC24V、OV） | DC24V (70%~125%) |
| 功耗 | ≤800mA（不含負載） |
| 過電壓等級 | II類 |
| 上電啟動時間 | ≤15s |
| 響應時間 | 最大80ms |
| 安全輸入 |
ON狀態：輸入電壓：13～28V，輸入電流：2mA OFF狀態：輸入電壓：0～5V，輸入電流：0.5mA |
| 安全輸出 |
輸出類型：PNP半導體 ON狀態：輸出電壓DC24V，額定電流300mA，輸出壓降≤2V OFF狀態：殘壓≤1V，漏電流≤0.5mA 最大容性負載：0.9uf 檢測脈沖：≤600us或禁用 |
| 數據通信 | CAN、RS485、以太網通信、Type C |
| 配置接口 | 以太網通信、Type C |
| 顯示屏 | 1.54寸OLED |
| 環境參數 | |
| 工作溫濕度 | 開放式環境：-25℃～60℃，相對濕度10％～95％，無凝露 |
| 存儲溫濕度 | -25℃～70℃，相對濕度10％～95％，無凝露 |
| 抗沖擊 | 15g，11ms半正弦波 |
| 抗振動 | 5Hz～8.4Hz，3.5mm位移恒定振幅，8.4Hz～150Hz，1g加速度，恒定振幅 |
| 防護等級 | IP20 |
| 絕緣防護 | Class lll (SELV) |
| EMC | IEC 61131-2、IEC 61326-3-1 |
| 環保要求 | RoHS 10項 |
| 阻燃性 | UL94-V1 |
